SOLIDWORKS Electrical因其在电力系统、用户控制、机柜布局和电机方面的设计应用而一战成名，但是作为线束设计工具又如何呢？

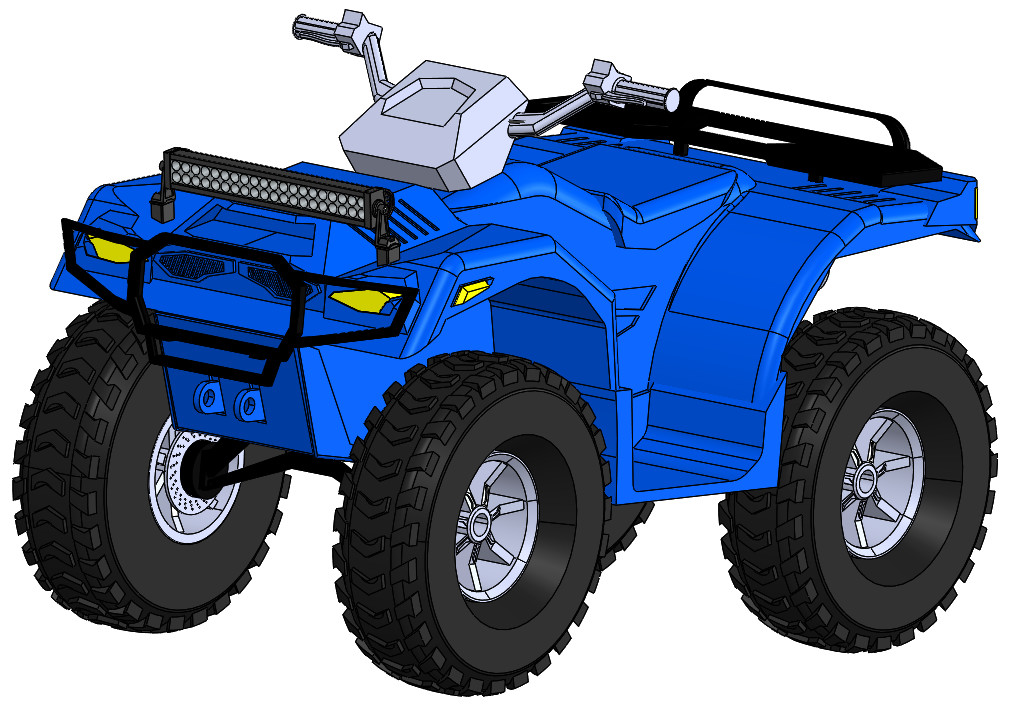

从GrabCAD下载的ATV模型

SOLIDWORKS Electrical 3D中设计的ATV灯条线束

针对任何行业的线束设计

SOLIDWORKS Electrical 3D利用您现有的SOLIDWORKS模型，因此无需浪费时间手动计算线束制造所需的电线和电缆长度。SOLIDWORKS Electrical通过从单个或多个线图中获取2D线束设计，并在3D模型中为其路径布线，为我们完成了繁重的工作。

现有的项目数据(如设备标签、制造商零件信息和连接器引出线)被传递给SOLIDWORKS，用于文档编制。根据生成的路线计算导线和电缆长度，并将其传递回SOLIDWORKS电气原理图，以便在报告中使用。

布线线束设计

制造文件

一旦线束设计完成，它就可以被扁平化，并准备文件。可以根据需要按照注释或模板比例创建图形。可以添加线束的表格，包括材料清单、切割清单等。

扁平线束设计
