在使用SolidWorks建立模型的时候，我们有时候需要在零部件表面添加文字LOGO，这个文字LOGO在表面的情况可能是凹陷的，也可能是凸起的，在平面上制作应该会比较简单，但是在圆弧面上制作该LOGO就可能需要掌握一些技巧了。

下面我们以一个“文”字在曲面上凸起为示例来讲解制作的方法。

首先我们建立一个圆柱体，然后我们希望在圆柱体的圆弧面上添加“文”字凸起LOGO。

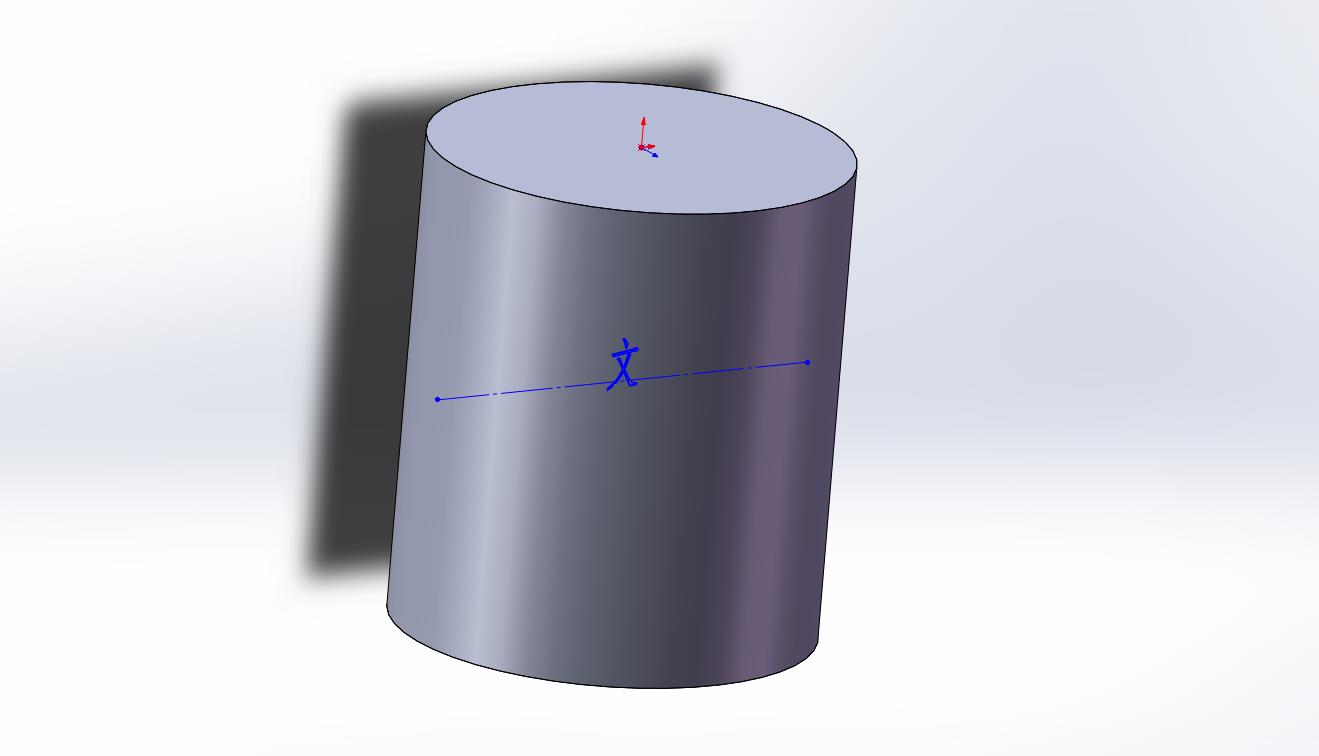

建立凸起LOGO的方法有两种：拉伸与包覆，采用这两种方法的第一步都是一样的，我们需要在圆弧面的投影面上绘制该LOGO的轮廓，如下图所示：

1.         首先我们先演示第一种方法——拉伸。

在使用拉伸的时候，很多人都没注意到拉伸其实是可以设置起点的，通过设置起点，可以让特征从草图之外的地方开始拉伸，而且如果选择的起点面为圆弧面，则其拉伸的效果是以圆弧模样为结束，如下所示：

将拉伸的起点选择为“曲面/面/基准面”，然后选择圆弧面：

设定好拉伸的长度后，即可以看到凸起的LOGO效果：

2.         接下来再来介绍第二种方法——包覆。

依旧采用该草图，然后点击“包覆”：

在包覆中，可以选择包覆的类型和方式，在这里我们选择“浮雕”和“分析”，即可达到以下效果：
