高速数字电路（服务器、交换机、AI芯片板卡、5G基带板）速率突破10Gbps、25Gbps甚至56Gbps，信号完整性（SI）、电源完整性（PI）、电磁干扰（EMI）成为设计成败关键。CST PCB Studio提供从EDA版图到三维全波分析的无缝集成环境，解决高速PCB设计核心挑战。

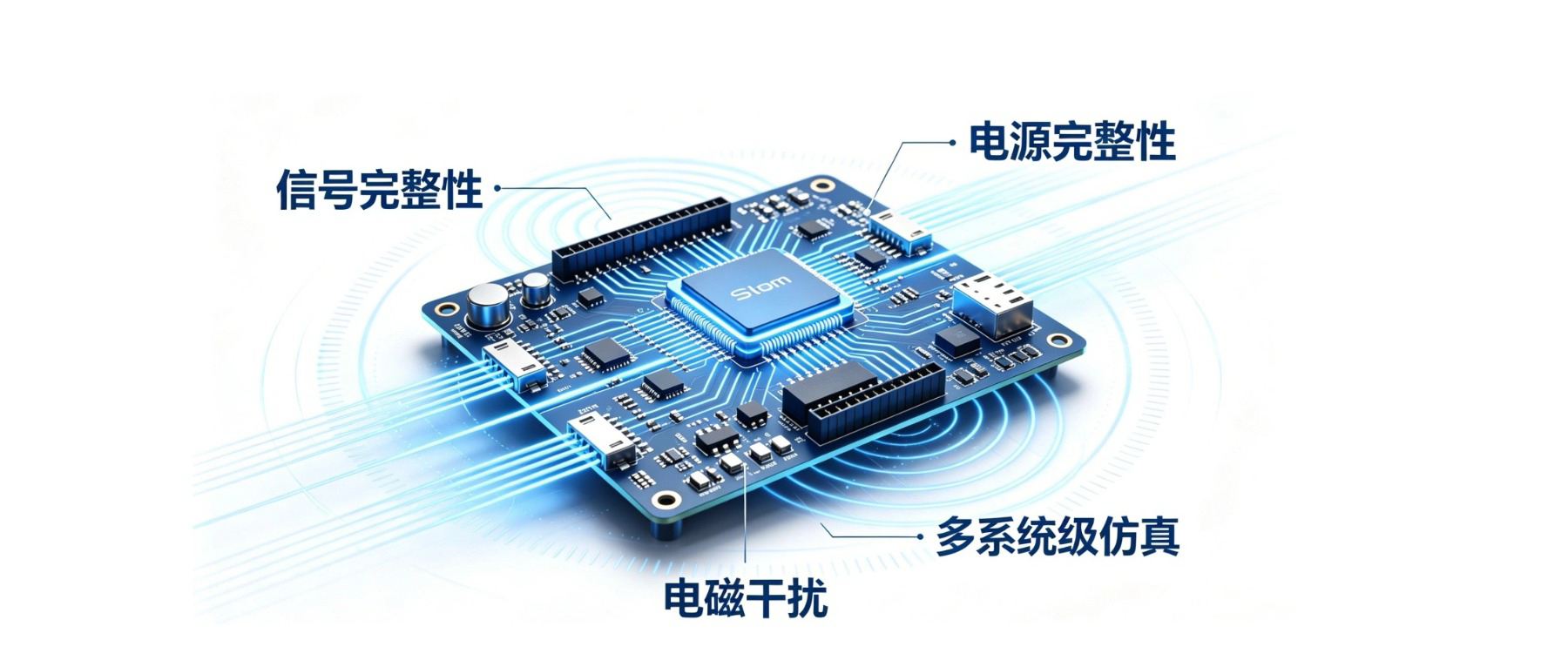

• 信号完整性（SI）：仿真高速通道的反射、串扰、眼图与抖动，优化线宽、间距、层叠与阻抗匹配；
• 电源完整性（PI）：分析电源分配网络（PDN）的阻抗、噪声与谐振，优化去耦电容布局与接地设计；
• 电磁干扰（EMI）：仿真PCB辐射发射与传导发射，优化屏蔽、滤波与布局，确保EMC合规；
• 多板与系统级仿真：支持PCB-外壳-线缆-整机协同仿真，分析系统级电磁耦合与干扰。

CST PCB Studio可直接导入Altium、Cadence、Siemens EDA版图，自动生成三维模型，一键启动全波仿真，大幅提升设计效率与准确性。汉拓科技提供高速PCB SI/PI专项培训、案例库与项目咨询，助力工程师解决高速设计痛点。
